每一款新車型的開發都需要一個長期反復磨合的過程，需要大量的試驗驗證和市場反饋，方可成為一款成熟車型。運用仿真分析技術能夠極大地縮短開發周期，減少試驗成本。仿真分析技術通過仿真建模，利用有限元分析方法，模擬車輛在路面行駛的各個工況，可以提早發現結構設計的缺陷，也可根據模態振型、應力云圖的受力趨勢等提出優化方案，促進項目開發。

車架作為車輛的基體骨干，它承載著汽車上絕大部分的部件和總成，因此保證車架性能的穩定性至關重要。仿真分析在驗證、改善車架性能方面發揮著巨大的作用。通過對不同方案下的車架的模態、剛度和強度分析，及時發現車架設計不足，提出改進建議，為設計后續優化改進提供了有力的數據參考，也為后續相關車型的開發提供了技術支持。車架分析一般包括三個部分：

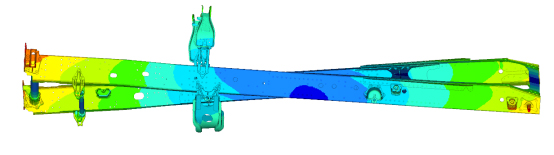

車架模態圖示

1.模態分析：在無約束的情況下，提取車架的自由模態頻率，分析不同方案對車架模態所造成的影響。觀察車架模態陣型圖，針對車架剛度薄弱點優化調整。

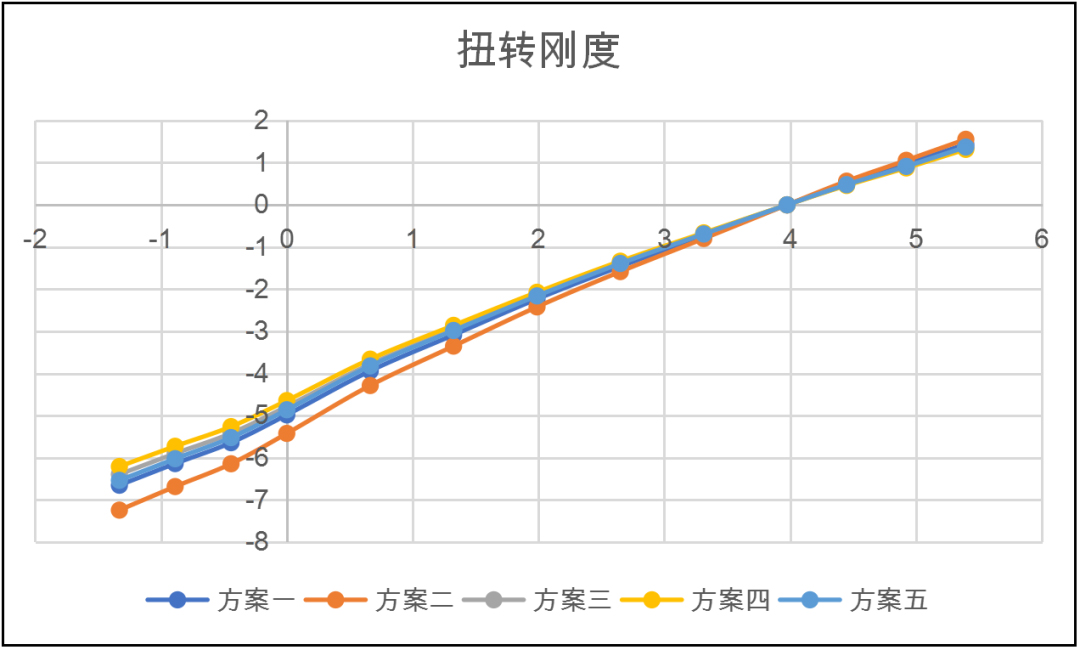

不同橫梁狀態的車架曲線對比

2.剛度分析：建立剛度測點，提取受載點的位移，計算車架的彎曲和扭轉剛度，通過剛度曲線也可判斷車架結構穩定性。

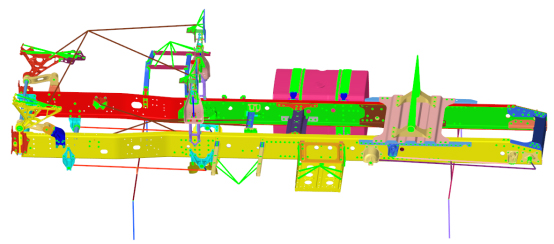

車架強度分析模型

3.強度分析:建立車架完整模型，對輪胎接地位置進行約束，根據實際質量配重，根據車輛行駛的相關路況確定車架分析工況，根據應力云圖重點關注車架結構關鍵受力區域，進行優化加強。
